Kartičky s organickými sloučeninami

Základní údaje

• Stupeň vzdělávání: druhý stupeň ZŠ, SŠ
• Věková skupina: od 13 let
• Vzdělávací obor: chemie
• Tematický okruh: organické sloučeniny
• Časová dotace:
  • Výuka: 1 vyučovací hodina
  • Příprava: 5 minut (výběr látek a vzorců)

K čemu aktivita směřuje

Vytvoření předlohy čtvercových kartiček se vzorci a názvy zadaných organických látek.

Pomůcky, hardware, software

• Učitel/ka: PC s připojením na internet, dataprojektor, nainstalovaný program ACD/ChemSketch
• Žák/yně: PC nebo tablet s připojením na internet, nainstalovaný program ACD/ChemSketch

Zdroje

• https://www.acdlabs.com/resources/free-chemistry-software-apps/chemsketch-freeware/

Potřebné vstupní znalosti a dovednosti

• Oborové
  • porozumění různým typům vzorců organických sloučenin
• Digitální
  • základní ovládání programu ACD/ChemSketch (schopnost vytvořit jednoduché struktury a vzorce organických sloučenin v režimu Structure včetně jejich optimalizace)
  • vytvoření obrazce, kopírování obrazce a přemístění kopie obrazce v režimu Draw

Přínos využití digitálních technologií

Efektivní využití specializovaného programu k tvorbě různých typů vzorců (struktur) organických sloučenin a přípravě učební pomůcky.

Metodická poznámka

Vyučující si připraví seznam vybraných organických sloučenin a případně typů vzorců, které budou žáci zapisovat. Jestliže žáci už mají zkušenost s tvorbou 3D modelů v programu ACD/ChemSketch, je možné vytvářet kartičky také s obrázky modelů látek.

Na začátku práce je vhodné zrušit v nákresně zobrazení bodové mřížky přes kartu Options – Show Grid .

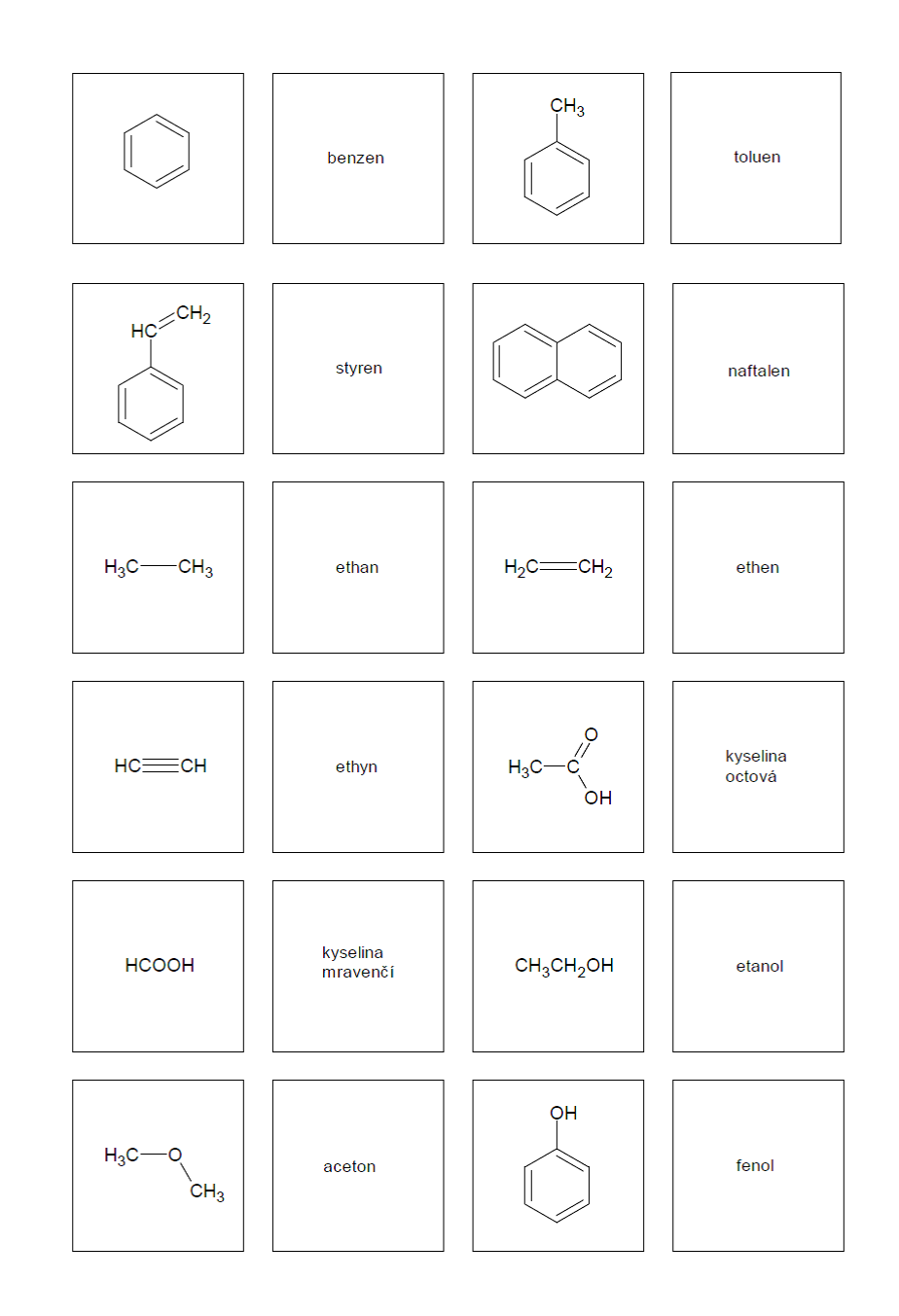

Základní vzorová sada obsahuje tyto látky: benzen, toluen, styren, naftalen, ethan, ethen, ethyn, kyselinu octovou, kyselinu mravenčí, ethanol, aceton a fenol.

K vytištění je vhodné použít čtvrtku nebo jiný tvrdší typ papíru.

Popis vzdělávacích aktivit

Úloha - Vytvoření kartičky

1. Každý žák si vytvoří v nákresně sudý počet budoucích kartiček ve tvaru čtverce. Čtverec nakreslíme v režimu Draw tak, že klikneme na obrázek pravoúhelníku ( Rectangle ) a tvoříme ho v nákresu za současného držení klávesy Shift. Jeho velikost odhadneme pomocí měřítka v nákresně. Doporučujeme stranu čtverce větší než 30 jednotek. Další čtvercová pole vytvoříme kopírováním a jednoduchým vložením.

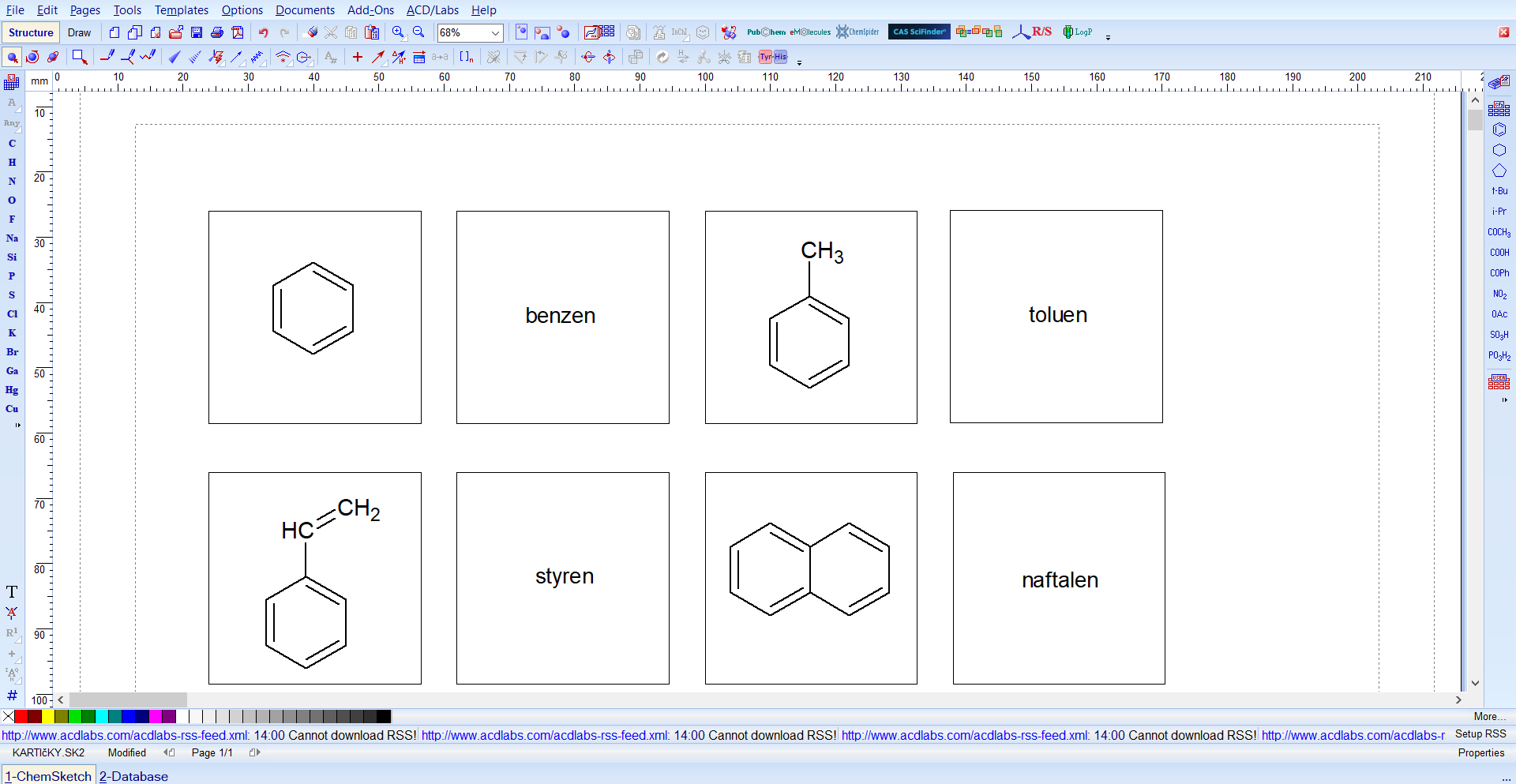

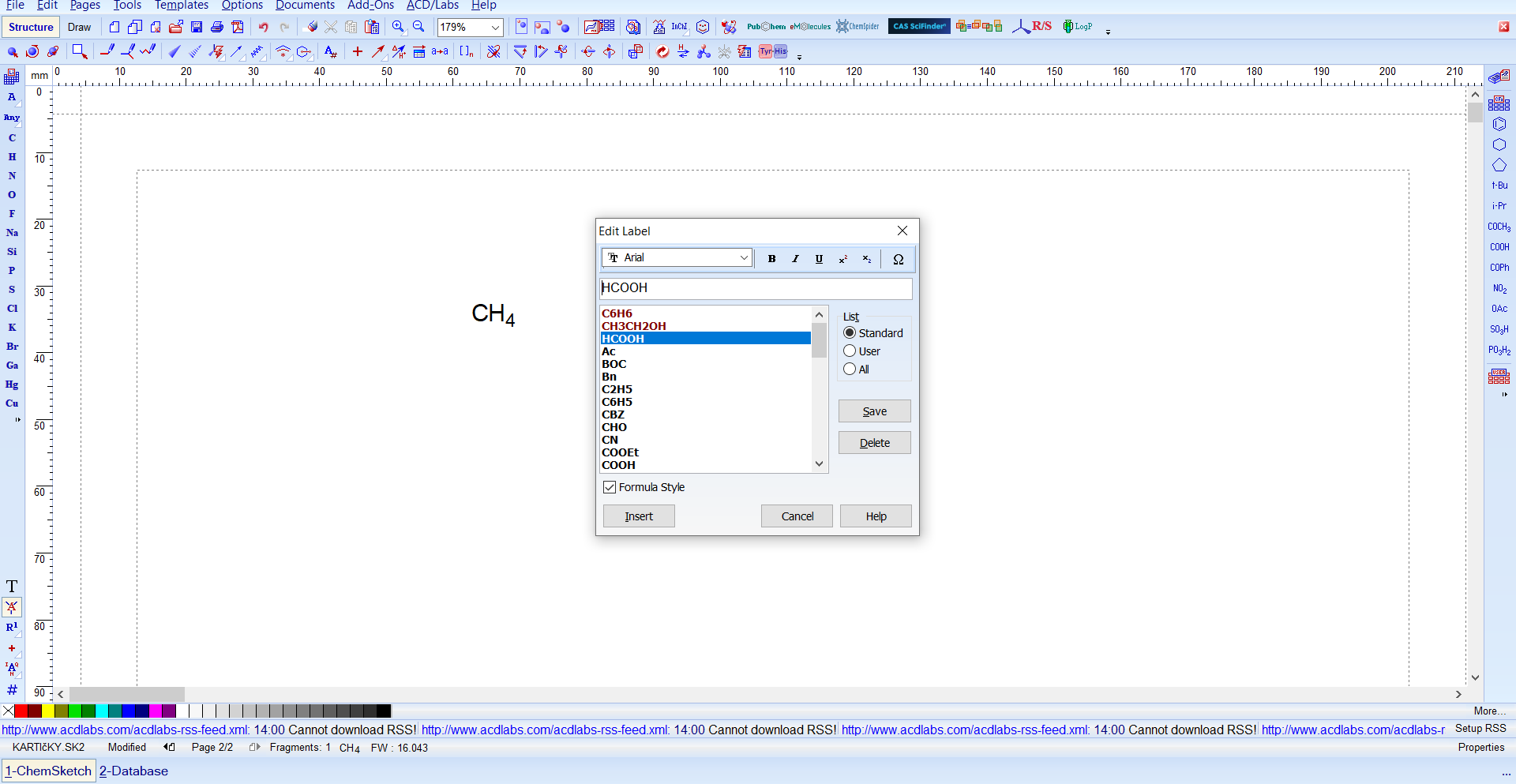

2. Máme-li připravena čtvercová pole, přepneme do režimu Strukture . Zde tvoříme vzorce (využíváme již hotové, upravujeme je nebo tvoříme nové), přičemž námi vytvořené optimalizujeme ( Clean Structure ). Názvy zapisujeme vložením textového pole (ikona Text v levé boční liště). Pro zápis racionálního vzorce použijeme ikonu Edit Atom Label v levé liště. Chceme-li například zapsat racionální vzorec kyseliny mravenčí, klikneme do nákresny (zapíše se methan) a pak jej upravíme přes zmíněnou ikonu (obr. 1; kliknutím na obrázek jej zvětšíme). Je možné využít již hotové vzorce z nabídky (například HCOOH) nebo do vstupního řádku zapsat svůj (je třeba jen dodržet velká a malá písmena, dolní číselné indexy systém píše automaticky). Obrázek 2 představuje ukázku průběžné tvorby.

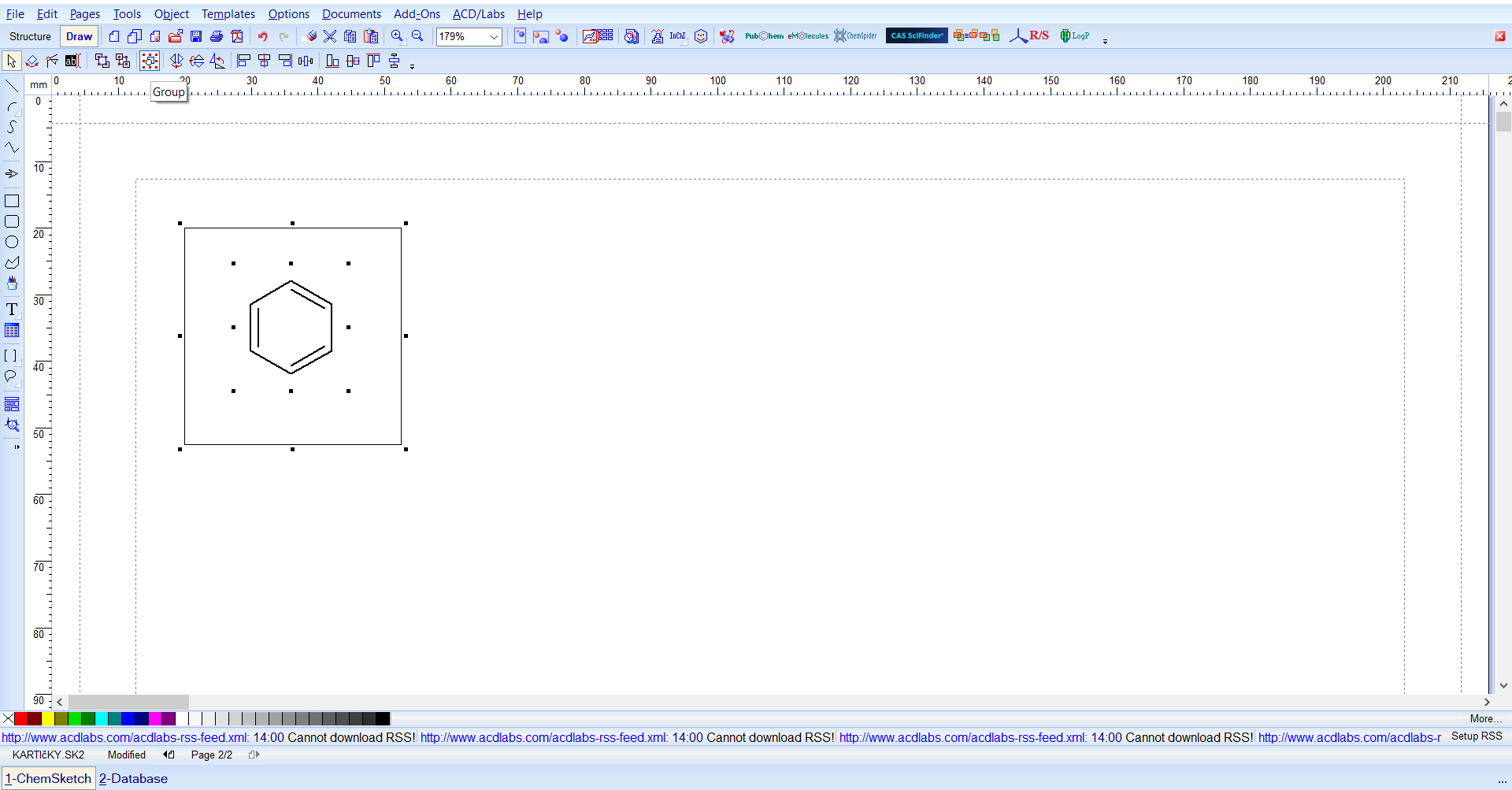

3. Pro snadnější manipulaci s kartičkou v počítačovém prostředí je potřeba vytvořený vzorec (název) seskupit se čtvercovým rámečkem. To provedeme v prostředí Draw . Se stisknutým tlačítkem Shift klikneme postupně na oba (objeví se kolem každého rámec z černých kostiček) a využíjeme v horní liště ikonu Group , obr. 3.



4. Hotový soubor pojmenujeme a uložíme nejdříve ve formátu *.sk (abychom se mohli k souboru kdykoliv vracet a dále s ním pracovat a upravovat ho) a také ve formátu *.pdf (pro vytištění) na určené místo.

Řešení
